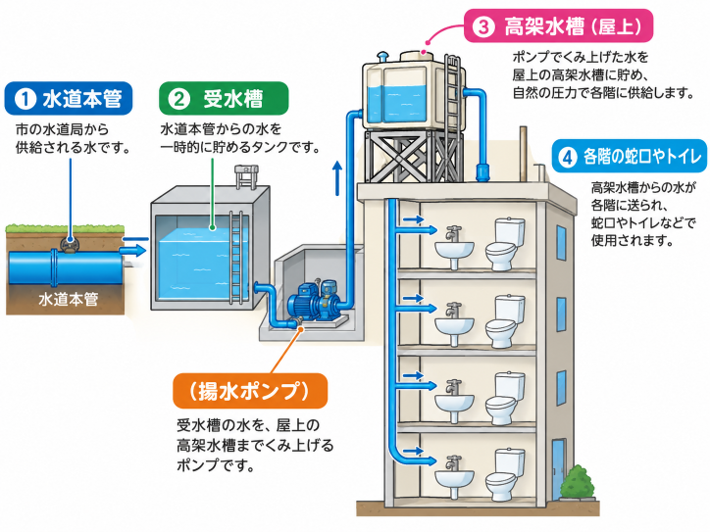

水道本管
　↓
　受水槽
　↓（揚水ポンプ）
　高架水槽（屋上）
　↓
　各階の蛇口やトイレ


　２、なぜ屋上に設置するの？
　高い場所にある水は自然に下へ流れます。
　例えば、ペットボトルを高い位置から傾けると水が流れる
　ダムの水が下流へ流れるのと同じ原理です。
　高架水槽に水をためておけば、ポンプが常に運転していなくても建物内へ給水できます。


　３、高架水槽のメリット
　① 断水に強い
　ポンプが故障しても、高架水槽にたまった水が残っている間は給水できます。
　
　② 安定した給水
　使用人数が急に増えても、高架水槽にたまった水を利用できます。
　
　③ 停電時にも使える場合がある
　高架水槽に十分な水が残っていれば、停電してポンプが止まっても一定時間は給水可能です。


　４、高架水槽のデメリット
　① 水質管理が必要
　長期間清掃しないと、
　・汚れ
　・サビ
　・異物
　が発生する可能性があります。

　② メンテナンス費用がかかる
　・清掃
　・塗装
　・点検
　・部品交換
　などが必要です。

　③ 建物の景観に影響する
　屋上に大きなタンクが設置されるため、見た目が気になる場合があります。


　５、高架水槽の主な設備
　水槽本体
　水をためるタンクです。
　
　揚水ポンプ
　受水槽から高架水槽へ水を送ります。

　ボールタップ
　トイレのタンクと同じ仕組みで、水位が下がると給水し、水位が上がると止まります。

　オーバーフロー管
　水があふれそうになったときに排水する安全装置です。


　６、最近は減っている？
　最近の新しいマンションやビルでは、
　水道本管
　↓
　受水槽
　↓
　加圧給水ポンプ
　↓
　各階へ直接給水
　という「加圧給水方式」が増えています。そのため、新築では高架水槽を設置しない建物も多くなっています。


　７、覚えておきたいポイント
　設備管理初心者なら、まず次のように覚えると分かりやすいです。
　・受水槽 = 水道から受け取るタンク
　・高架水槽 = 屋上でためるタンク
　・ポンプ = 水を持ち上げる設備
　・重力 = 高架水槽から各階へ水を送る力

　つまり、高架水槽は 「屋上にある水の貯金箱」 のようなもので、ためた水を重力で建物全体に配る役割をしています。
