空調設備管理
主な設備：エアコン、空調機、冷温水ポンプ、冷却塔、送風機
建物内の温度や湿度を適切に保ちます。異音、振動、水漏れ、設定温度と室温の違いなどを確認します。
■「AHU」「FCU」
「AHUは大きな空調機」「FCUは部屋ごとの小さな空調機」です。

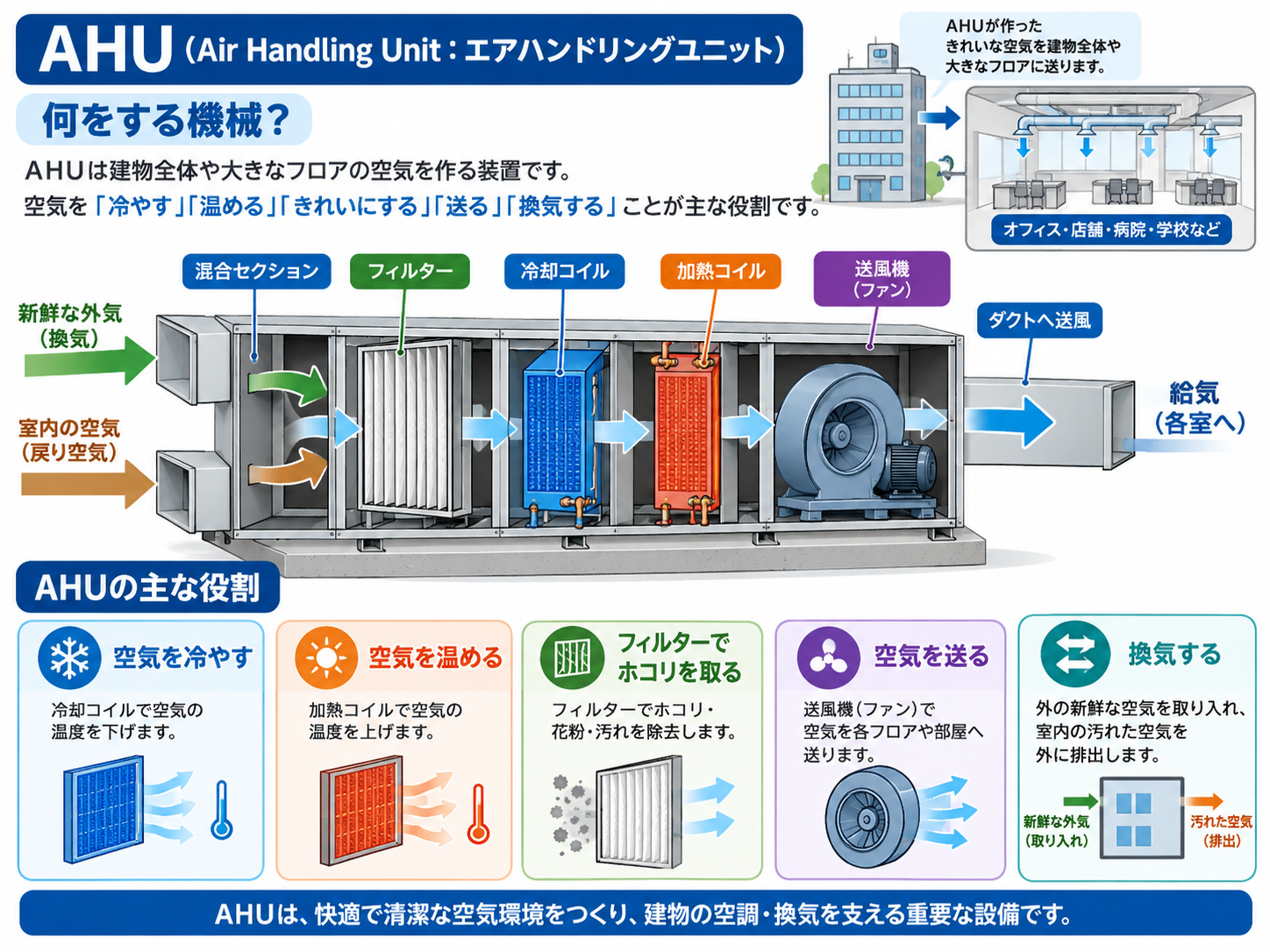

１、AHU（Air Handling Unit：エアハンドリングユニット）
何をする機械？
AHUは建物全体や大きなフロアの空気を作る装置です。
主な役割は
・空気を冷やす
・空気を温める
・フィルターでホコリを取る
・空気を送る
・換気する
ことです。
イメージ
外気
↓
[AHU]
↓
ダクト
↓
事務室・会議室
AHU本体は機械室や屋上に設置されることが多く、ダクトを通じて各部屋へ空気を送ります。
巡回時の確認ポイント
・フィルターの汚れ
・ベルトの緩み・損傷
・異音・異臭
・冷温水コイルの汚れ
・ドレンパンの汚れ・水漏れ

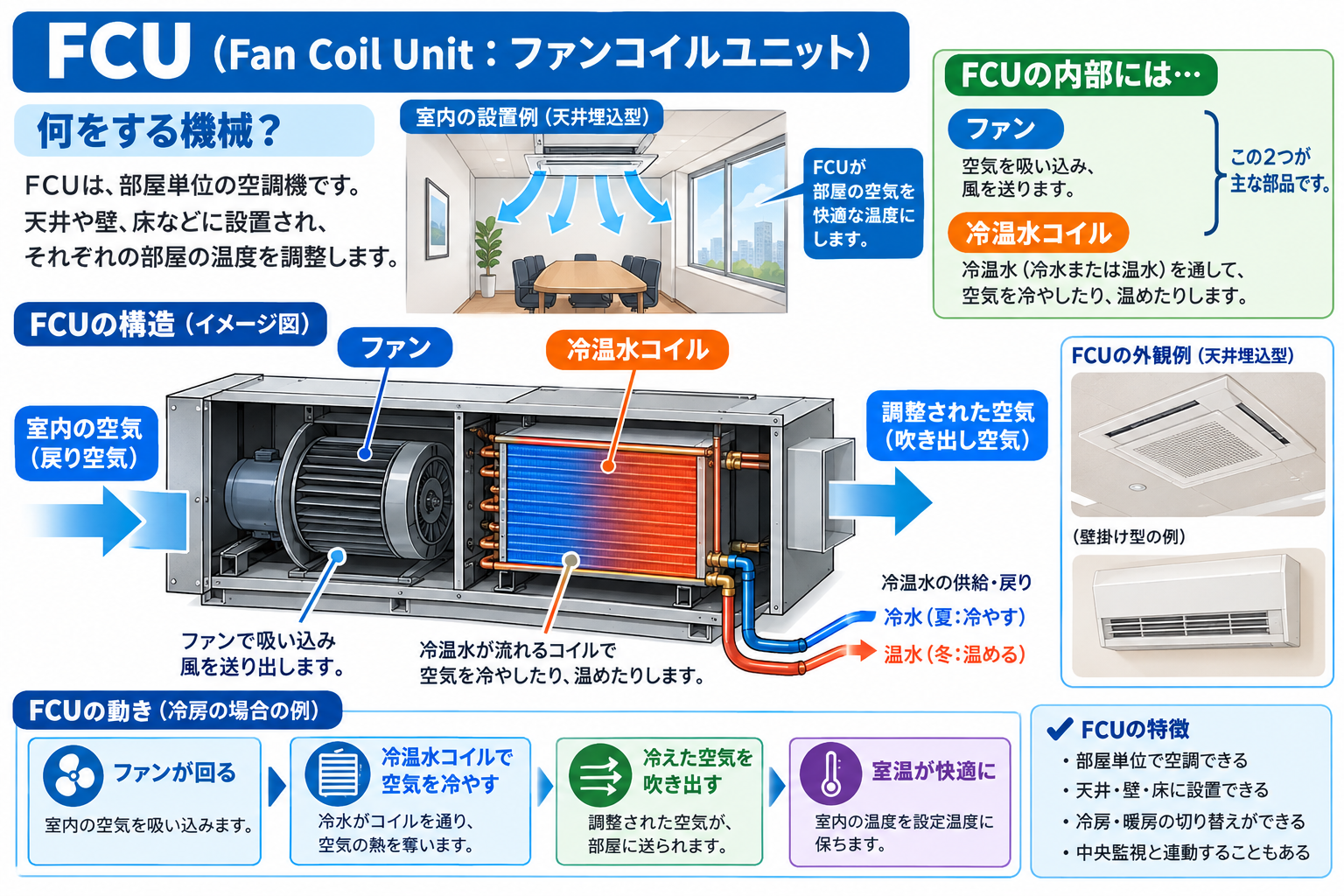

２、FCU（Fan Coil Unit：ファンコイルユニット）
FCUは部屋単位の空調機です。
内部には
・ファン
・冷温水コイル
が入っています。
冷たい水や温かい水を流して、ファンで風を当てて空気を冷やしたり温めたりします。
イメージ
冷温水配管
↓
[FCU]
↓
部屋
ホテルの客室やオフィスの天井裏によくあります。
巡回時の確認ポイント
・ファンの異音
・振動
・ドレン詰まり
・水漏れ
・電動弁の動作
３、AHUとFCUの違い
|
項目
|
AHU
|
FCU
|
|
規模
|
大きい
|
小さい
|
|
設置場所
|
機械室・屋上
|
天井裏・室内
|
|
空気搬送
|
ダクト
|
機器周辺
|
|
換気機能
|
あり
|
基本なし
|
|
対象範囲
|
フロア全体
|
個別の部屋
|
４、ビルメン的な覚え方
初心者のうちは
AHU＝空気を作って送る親機
FCU＝部屋ごとに温度調整する子機
という認識で十分です。
さらに覚えると、
熱源機（冷凍機・ボイラー）
↓
冷温水
↓
AHU・FCU
↓
部屋という流れになっています。
現場では、まずこの「熱源機 → AHU/FCU → 部屋」の関係を理解すると、空調設備全体がかなり見えやすくなります。
|
