空調設備管理
主な設備：エアコン、空調機、冷温水ポンプ、冷却塔、送風機
建物内の温度や湿度を適切に保ちます。異音、振動、水漏れ、設定温度と室温の違いなどを確認します。
■換気扇
換気扇は日常点検でよく確認する設備の一つです。トイレ、給湯室、事務室、機械室など、さまざまな場所に設置されています。
換気扇の仕組みや故障時の対応を理解しておくと、現場でのトラブル対応に役立ちます。
１、換気扇とは？
換気扇とは、室内の汚れた空気や湿気、臭いなどを屋外へ排出したり、室内に新鮮な空気を取り入れたりする設備です。
主な目的は次の4つです。
・空気の入れ替え： 二酸化炭素や汚れた空気を排出する
・臭いの排出： トイレや給湯室の臭いを外へ出す
・湿気の排出： 結露やカビの発生を抑える
・熱の排出： 機械室などにこもった熱を外へ逃がす
例えば、トイレの換気扇が停止すると、臭いがこもったり、空気がよどんだりすることがあります。
２、換気扇の主な種類
① プロペラファン（軸流ファン）
羽根がプロペラのように回転して空気を送ります。
・主な設置場所：壁面、外壁
・特徴：構造が比較的簡単で、風を直線的に送る
・注意点：長いダクトや抵抗の大きい経路には不向きな場合がある
② 天井埋込形換気扇
天井裏に本体を設置し、天井の吸込口から空気を吸い込みます。
・主な設置場所：トイレ、洗面所、給湯室
・特徴：本体が見えにくく、ダクトで屋外へ排気できる
・注意点：フィルターや羽根の汚れ、ダクトの詰まりを確認する
③ シロッコファン（遠心ファン）
羽根車を回転させ、空気を遠心力で外側へ送り出します。
・主な設置場所：ダクト換気設備、機械室、厨房排気設備
・特徴：ダクトなどの抵抗がある場所で使用される
・注意点：異音、振動、ベルトの緩み（ベルト駆動式の場合）などを確認する
３、換気扇の仕組み
一般的な排気用換気扇は、モーターで羽根を回転させて、室内の空気を外へ排出します。
①室内の空気を吸い込む
臭い・湿気・汚れた空気など
②モーターと羽根が回転する
空気を移動させる
③ダクトなどを通して屋外へ排出
※給気口などから新しい空気が入ることで、室内の空気が入れ替わります。

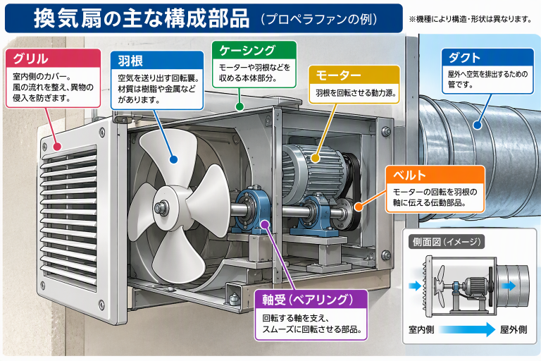

換気扇の主な構成部品
|
部品
|
役割
|
|
モーター
|
羽根を回転させる
|
|
羽根（ファン）
|
空気を移動させる
|
|
ケーシング
|
ファンなどを覆う外枠
|
|
グリル
|
吸込口・吹出口を覆うカバー
|
|
ダクト
|
空気を目的の場所まで運ぶ管
|
|
ベルト
|
ベルト駆動式でモーターの動力を伝える
|
|
軸受（ベアリング）
|
回転軸を支える
|
※すべての換気扇にベルトや独立したケーシングがあるわけではありません。
４、日常点検
現場では「回っているから正常」と判断するのではなく、音・振動・吸い込み・外観などを総合的に確認します。
点検チェックリスト
運転状態
運転スイッチや監視盤の表示、運転・停止の状態を確認する。
異音
ガラガラ、キーキー、ゴーゴーなど、普段と違う音がないか確認する。
振動
本体やダクトが大きく揺れていないか、異常な振動がないか確認する。
・吸い込み
吸込口の風の流れが感じられるか確認する。必要に応じて適切な測定器を使用する。
汚れ・詰まり
グリルやフィルターにほこりがたまっていないか確認する。
周辺環境
異臭、焦げ臭さ、水漏れ、変色、異常な発熱などがないか確認する。
※点検時は、設備ごとの点検基準、管理会社の手順書、メーカーの取扱説明書に従ってください。
天井裏や高所での作業には、転落や感電などの危険があります。
５、換気扇が故障したときの対応
症状①：換気扇が回らない
考えられる原因：
・電源が入っていない
・ブレーカーが動作している
・モーターや制御回路の故障
・運転スイッチやタイマーの不具合
対応：運転指令や監視盤の表示、電源系統を手順に従って確認し、原因が特定できなければ電気担当者や専門業者へ連絡します。
症状②：回っているのに吸い込みが弱い
考えられる原因：
・グリルやフィルターの目詰まり
・ダクトの詰まりや損傷
・ベルトの緩み・滑り（ベルト駆動式）
・ファンの汚れや回転数の低下
対応：外観やフィルターの状態を確認し、清掃・修理の必要性を判断します。
症状③：異音や振動がする
考えられる原因：
・軸受の劣化
・羽根への異物付着
・羽根や固定部の緩み
・ベルトやモーターの不具合
対応：異常の程度と安全性を確認し、必要に応じて運転停止を判断して責任者へ報告します。
重要： 焦げ臭い、煙が出る、異常に熱い、激しく振動するなどの場合は、無理に運転を継続しないでください。
安全確保を優先し、施設の緊急対応手順に従います。電源遮断や内部点検は、権限と安全手順を確認したうえで行います。
６、故障時の報告方法
ビルメンの責任者として大切なのは、単に「換気扇が壊れました」と報告するのではなく、状況を整理して伝えることです。
換気扇故障報告書（記入例）
・発生場所： 3階男子トイレ
・設備名： 天井埋込形換気扇
・発見日時： 10月13日 9時00分
・故障状況： 運転スイッチを入れても換気扇が回転しない。
・確認事項： 運転スイッチの状態、監視盤の表示、異音・異臭の有無を確認。
・対応内容： 責任者へ報告。専門業者による点検を手配。
・今後の対応： 原因調査、修理見積もりの取得、修理日程の調整。
オーナーや上司への報告では、「発生場所・症状・確認結果・現在の対応・今後の予定」の順に説明すると伝わりやすくなります。
７、清掃・修理で気をつけること
・清掃前に電源を安全に遮断し、誤って再投入されないようにする。
・回転が完全に停止したことを確認してから作業する。
・高所作業では脚立などの安全を確保する。
・電気部品やモーターに水をかけない。
・分解、配線作業、軸受交換などは、資格・権限・メーカー手順に従って実施する。
・排煙設備など、火災時に重要な設備は、通常の換気扇と同じ扱いで停止・清掃しない。管理手順に従う。
８、覚えておきたいポイント
|
項目
|
ポイント
|
|
役割
|
室内の空気を入れ替える
|
|
主な種類
|
プロペラファン、天井埋込形、シロッコファン
|
|
日常点検
|
運転・異音・振動・吸い込み・汚れ
|
|
よくある不具合
|
回らない、吸い込みが弱い、異音がする
|
|
故障対応
|
状況確認、安全確保、報告、業者手配
|
|
修理後
|
正常運転、異音、風量などを確認し、記録する
|
ビルメンの仕事では、換気扇の構造をすべて暗記する必要はありません。
まずは「正常な状態を知る」「異常に気づく」「安全に報告する」の3点から身につけていきましょう。
|
