消防設備管理
主な設備：自動火災報知設備、消火器、スプリンクラー、誘導灯、排煙設備
火災発生時に設備が適切に機能するよう、警報や表示の確認、点検業者との調整などを行います
■スプリンクラーポンプ
スプリンクラーポンプとは、火災が発生してスプリンクラー設備が作動したときに、水をスプリンクラーヘッドへ送り出すためのポンプです。
簡単にいうと、「火災時にスプリンクラーへ水を送るためのポンプ」です。
普段はほとんど動いていないように見えても、火災時には非常に重要な設備です。
そのため日常点検では、「火災が起きたとき、本当に水を送れる状態なのか？」という視点で確認します。
特に、電源・制御盤・圧力・ポンプ・バルブ・水源・配管をセットで見ることが重要です。
一言で覚えるなら、スプリンクラーポンプ＝火災時にスプリンクラーへ消防用水を送るためのポンプ。これをまず覚えておけばOKです。

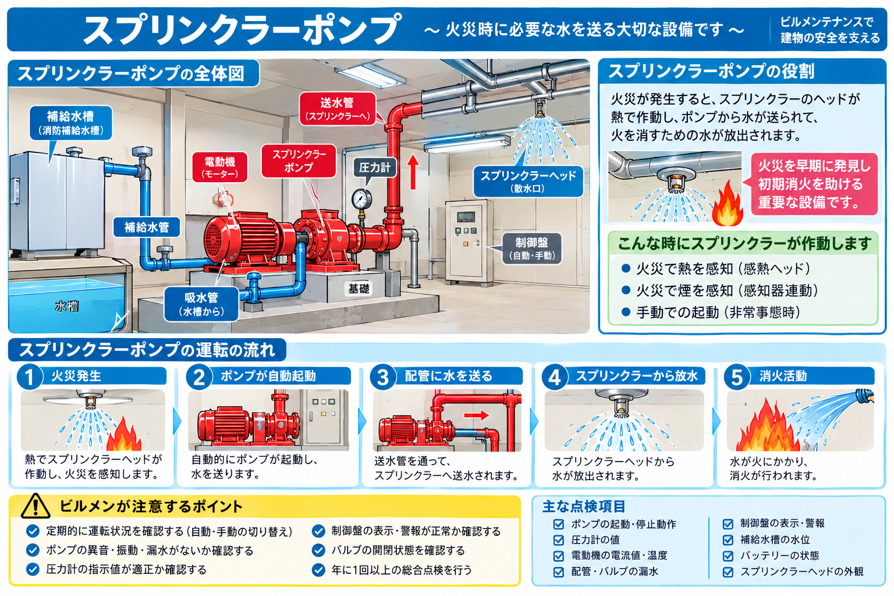

1. スプリンクラー設備全体を理解する
まず、次の流れを覚えてください。
水源
↓
吸水管
↓
スプリンクラーポンプ
↓
送水管
↓
スプリンクラー配管
↓
スプリンクラーヘッド
↓
散水
つまり、ポンプは設備の中で、「水を送る心臓部」の役割をしています。
2. スプリンクラーポンプは何をする？
火災が発生すると、スプリンクラーヘッドが熱を受けて作動します。
すると配管内の水が流れ始め、配管内の圧力が低下します。
その変化などをきっかけにポンプが起動し、消防用水をスプリンクラー配管へ送ります。
イメージすると、
火災発生
↓
スプリンクラーヘッド作動
↓
水が流れる
↓
配管圧力が変化
↓
ポンプ起動
↓
水を送る
↓
スプリンクラーから散水
という流れです。
※実際の起動条件や構成は、設備方式によって異なります。
3. ポンプ室には何がある？
ビルメンとしては、ポンプだけを見るのではなく、周辺設備もセットで覚えると分かりやすいです。
代表的なものは、
・スプリンクラーポンプ
・電動機（モーター）
・制御盤
・圧力計
・配管
・各種バルブ
・水源・水槽
・呼水槽などの関連設備
・警報・表示装置
などです。
4. 「圧力計」が重要
最初に覚えておきたいのが圧力計です。
普段から圧力を確認しておくことで、「いつもと違う」という異常を発見しやすくなります。
例えば、
・圧力が極端に低い
・圧力がいつもより高い
・圧力が頻繁に変化する
・ポンプが頻繁に起動する
などです。
ただし、正常値は設備ごとに異なるため、「○MPaなら必ず正常」と一律には判断しません。
まずは、「この設備の通常時の値は何MPaなのか」を確認することが大切です。
5. ビルメンが行う確認
日常点検では、例えば次のような項目を確認します。
ポンプ
・外観に異常がないか
・異音がないか
・異常振動がないか
・漏水がないか
・圧力計
・指示値は通常範囲か
・いつもと大きく違わないか
制御盤
・電源表示
・運転表示
・警報表示
・異常表示
などを確認します。
バルブ
・開閉状態
・封印・鎖などの状態
・漏水
などを確認します。
バルブが勝手に閉まっていると、火災時に水を送れない可能性があります。
6. ポンプが勝手に起動したら？
ここはビルメンとして非常に重要です。
例えば監視室で、「スプリンクラーポンプ運転」という表示が出たとします。
すぐに、「ポンプが壊れた！」と判断してはいけません。
まず、
① 警報・表示を確認
何の表示が出ているのか確認します。
② 現場確認
ポンプ室を確認します。
③ 圧力を確認
圧力計などを確認します。
④ 漏水を確認
配管・バルブ周辺などを確認します。
⑤ スプリンクラー設備の作動状況を確認
実際に散水している場所がないか確認します。
⑥ 火災の可能性を確認
火災報知設備など、他の設備の警報も確認します。
7. ポンプが起動する＝火災とは限らない
ここも大切です。
ポンプが起動した場合、火災以外の原因も考えられます。
例えば、
・配管からの漏水
・バルブ周辺の異常
・圧力低下
・試験・点検
・設備の操作
・その他の設備異常
などです。
したがって、「ポンプ起動＝即火災」ではなく、表示・現場・他設備を確認するという考え方が重要です。
8. 覚えるべき3つ
まずは難しい計算を覚えるより、この3つを覚えてください。
① 水源
「水はどこから来る？」→水槽など
② ポンプ
「水をどうやって送る？」→スプリンクラーポンプ
③ スプリンクラーヘッド
「水はどこから出る？」→スプリンクラーヘッド
この3つをつなげると、「水源 → ポンプ →
配管 → スプリンクラーヘッド」となります。
|
